Syklon type JA
Syklon for utskilling av finkornede partikler i transport- og støvavsugsanlegg. Ti modeller fra JA-20 til JA-235, pulverlakkert i korrosjonsklasse C3.
- Utvalg
- 10 modeller
- Produktområde
- Filtrering og støvavsug
Syklon type JA er en syklonseparator for utskilling av finkornede partikler i transport- og støvavsugsanlegg. Serien omfatter ti modeller, fra JA-20 til JA-235.
Utførelse
- Pulverlakkert overflate, korrosjonsklasse C3
- Farge RAL 5010
- Ben og renselem i konusen er ikke standard, men kan bestilles som tillegg
Modeller og valg
Modellene skiller seg i størrelse og vekt, fra 41 kg for JA-20 til 2060 kg for JA-235. Målene er oppgitt per modell i tabellen og viser til bokstavene på målskissen.
I forespørselen angir du innløpsretning (venstre eller høyre), om syklonen skal ha ben og renselem, og eventuelt støvspann (ø 400 mm eller ø 500 mm). Hvilke valg som passer til den aktuelle modellen, bekreftes i tilbudet.
Oppgi gjerne luftmengde og hva slags støv eller materiale anlegget håndterer, så hjelper vi med valg av modell.
Velg modell og send forespørsel
En syklon velges etter luftmengden i anlegget og hvor stort trykktap viften tåler. Pless beregner riktig modell; oppgi luftmengde i m³/h så langt du kjenner den.
1 Om anlegget
Svar på det du vet. Alt er valgfritt, og «vet ikke» er et godt svar.
Flere spørsmål som gir et mer presist tilbud (4)
2 Velg modell, eller la Pless velge
Bokstavene viser til målskissen lenger ned. Alle mål for alle modeller finner du under «Se alle tekniske data».
Se alle tekniske data for modeller
Gjelder alle modeller: Farge (RAL) RAL 5010
| Egenskap | JA-20 | JA-35 | JA-50 | JA-65 | JA-100 | JA-130 | JA-160 | JA-180 | JA-200 | JA-235 |
|---|---|---|---|---|---|---|---|---|---|---|
| Vekt (kg) | 41 | 55 | 61 | 115 | 244 | 565 | 835 | 1 135 | 1 415 | 2 060 |
| Mål H (mm) | 1 465 | 1 790 | 1 790 | 2 500 | 3 752 | 5 090 | 5 420 | 6 250 | 7 100 | 8 500 |
| Mål A (mm) | 230 | 285 | 350 | 445 | 560 | 750 | 1 100 | 1 500 | 1 310 | 1 850 |
| Mål B (mm) | 100 | 125 | 160 | 200 | 300 | 400 | 500 | 500 | 700 | 800 |
| Mål C (mm) | 570 | 710 | 710 | 995 | 1 500 | 2 000 | 2 000 | 2 500 | 2 800 | 3 350 |
| Mål D (mm) | 400 | 500 | 500 | 700 | 1 000 | 1 280 | 1 600 | 1 800 | 2 000 | 2 350 |
| Mål da (mm) | 225 | 250 | 250 | 400 | 550 | 700 | 800 | 1 000 | 1 250 | 1 500 |
| Mål du (mm) | 160 | 200 | 200 | 300 | 400 | 450 | 550 | 650 | 800 | 950 |
| Mål E (mm) | 820 | 1 020 | 1 020 | 1 405 | 2 050 | 2 820 | 3 150 | 3 450 | 4 100 | 4 860 |
| Mål G (mm) | 1 050 | 1 200 | 1 200 | 1 539 | 1 960 | 2 305 | 2 690 | 2 790 | 3 400 | 3 440 |
| Mål K (mm) | 240 | 297 | 310 | 419 | 615 | 789 | 1 050 | 1 157 | 1 310 | 1 440 |
| Mål L (mm) | 240 | 300 | 300 | 420 | 600 | 700 | 900 | 950 | 1 100 | 1 200 |
| Mål S (mm) | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
3 Utførelse
Velg det du vet. Det du lar stå åpent, avklarer vi i tilbudet.

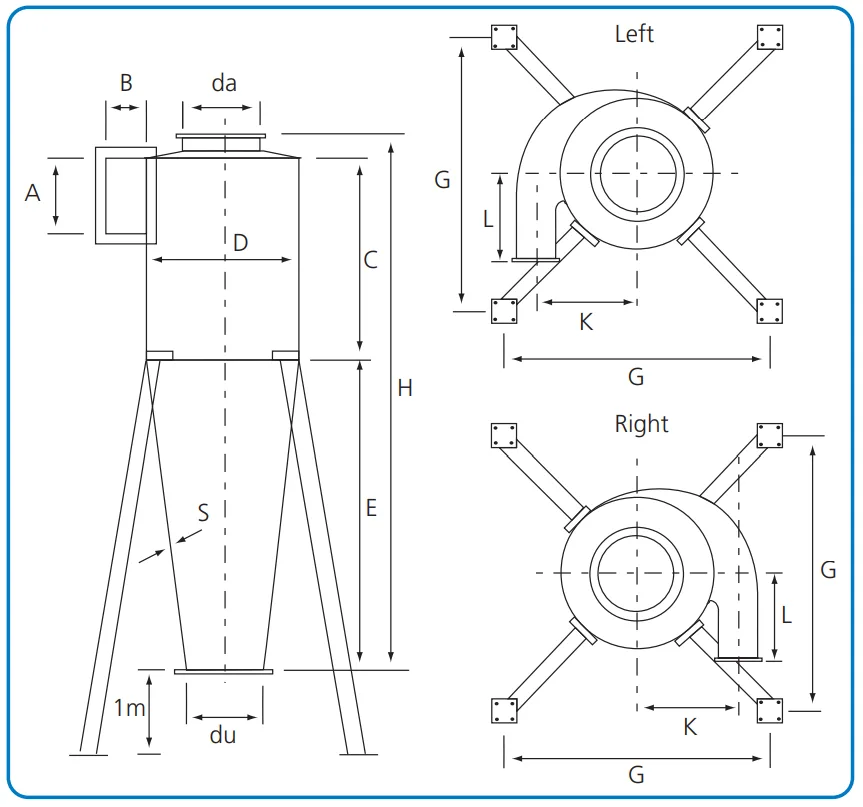

Målskisse
Tekniske data
Materiale
- Overflatebehandling
- Powder coating
- Korrosjonsklasse
- C3
